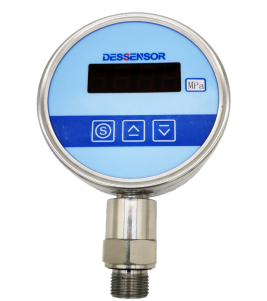

產品概述
CWY3601型壓力控制器是集測量、顯示、輸出和控制于一體的智能型數字測量產品，采用高性能擴散硅壓力傳感器作為敏感元件，選用全數字信號處理電路，全不銹鋼結構，具有極高的抗干擾性和抗沖擊性，整體性能穩定可靠。
產品特點
? 4位LED顯示當前壓力
? 壓力預設開關點和遲滯切換輸出
? 控制點在測量范圍上下限任意設置
? 切換差任意設定
? 操作方便、按鍵設置現場應用參數
應用領域
? 石油、化工、電力
? 城市供水、水文勘探
? 設備配套、液壓等行業

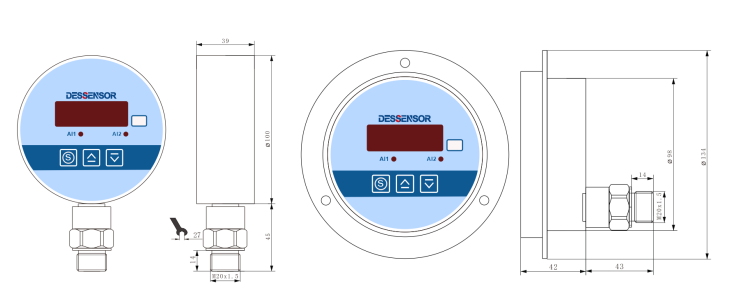

外形結構
技術參數
壓力參數 | ||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | |
過載 | 2 倍滿量程壓力或 110MPa(取最小) | |
壓力類型 | 表壓、絕壓、密封表壓 | |
電氣參數 | ||
供電電源 | 24V DC/220V AC | |
輸出信號 | 2路繼電器+1路模擬（4mA～20mA） | |
負載容量 | DC24V 1.2A/AC 220V 3A | |
絕緣電阻 | 500MΩ@500V DC | |
結構參數 | ||
殼體 | 不銹鋼304 | |
傳感器 | 316L 不銹鋼 | |
密封圈 | 氟橡膠 | |
防護等級 | IP44 | |
環境條件 | ||
介質適用性 | 對 316L 不銹鋼及氟橡膠無腐蝕的各種流體 | |
補償溫度 | 0℃～+50℃ | |
工作溫度 | -30℃～+70℃ | |
貯存溫度 | -30℃～+70℃ | |
性能指標 | ||
準確度 | ±0.25％FS(典型) | ±0.5％FS(最大) |
零點溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | |
滿度溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | |
長期穩定性 | ±0.2%FS/年(最大) | |
電氣連接
選型指南
CWY3601 | 壓力控制器 | |||
量程 | 測量范圍：-0.1MPa┅0MPa~0.01MPa┅100MPa | |||
［0～X］KPa 或 MPa | X: 實際測量量程 | |||
代號 | 功能選項 | |||
Z1 | 徑向安裝 | |||
Z2 | 軸向安裝 | |||
U1 | 24VDC | |||
U2 | 220VAC | |||
C1 | M20x1.5外螺紋端面 | |||
C2 | M20×1.5 外螺紋水線 | |||
C3 | G1/2 外螺紋 | |||
C4 | G1/4 外螺紋 | |||
C5 | G1/4 內螺紋 | |||
G | 表壓型 | |||
A | 絕壓型 | |||
S | 密封表壓 | |||
CWY3601-[0~100]kPa-Z1U1C5G 完整的規格型號 | ||||
