概述
數顯壓力表為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理，由LED顯示器顯示出實際的壓力值。該智能數顯壓力表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示。
特點
◆4位LED數碼管數字顯示，分辨率高，無視值誤差。
◆100標準儀表安裝
◆參數修正功能，現場能對儀表零點，誤差值進行修正。
技術指標及參數
量程范圍 | 0~60MPa | 精度等級 | 0.25% |
過載能力 | 200% | 壓力類型 | 表壓 |
穩定性 | ≤0.1% /年 | 電源電壓 | 24VDC±20% |
顯示方式 | 0.56"數碼管 | 顯示范圍 | -1999~9999 |
環境溫度 | -20℃~70℃ | 相對濕度 | ≤80% |
安裝螺紋 | M20*1.5 | 材質 | 不銹鋼 |
外形及安裝

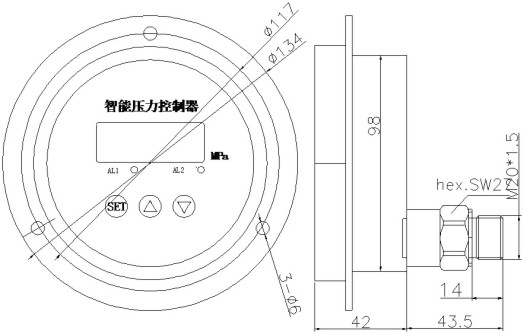

◎尺寸圖
◎安裝
機械連接：
可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。注:量程小于100KPa時必須垂直安裝.
電氣連接：
輸出：4-20mA接線
1（棕色）：電源＋ 2（藍色）：電源-
3（黑色）：4-20mA+ 4（白色）：4~20mA-
為了防止電磁干擾的影響應注意以下事項：
●線路連接盡量短
●采用屏蔽線
●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
●若用微型軟管安裝，殼體必須單獨接地
