產品概述
CWY6401 液位變送器是一種全密封投入式壓阻式液位變送器。該產品采用高可靠性的壓阻式壓力傳感器和變送器專用電路，一體化封裝在不銹鋼殼體，標準化的信號輸出，產密封結構可靠，可投入與不銹鋼兼容的測量介質中長期使用。
產品特點
? 性能可靠，投入式安裝
? 全不銹鋼密封結構，防護等級IP68
? 具有短路保護和反極性保護
? 本安設計
? 符合EMC 標準：EN61000-6-2:2005 和EN61000-6-4:2007+A1:2011
應用領域
? 石油、化工、電力、礦山
? 城市供水、污水處理
? 水文監測

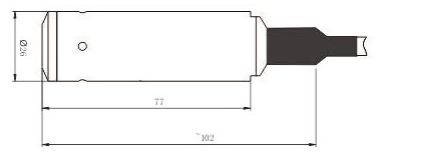

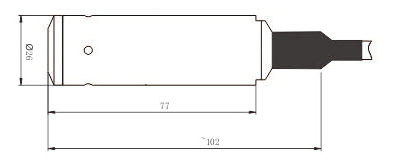

外形結構
技術參數
技術參數 | |||
量程 | 1 2 5 10 20 50 100 200 mH2O | ||
過載 | 2 倍滿量程 | ||
電氣參數 | |||
輸出類型 | 電流型 | 電壓型 | |
供電電源 | 11~28V DC | 12~28V DC | |
輸出信號 | 4mA～20mA DC（兩線制） | 1V~5V DC (三線制) | |
負載電阻（Ω） | ≤（U-11）/0.02 | ≥10k | |
絕緣電阻 | 500MΩ@500V DC | ||
結構參數 | |||
殼體 | 不銹鋼304 | ||
傳感器 | 316L 不銹鋼 | ||
密封圈 | 氟橡膠 | ||
電纜 | ?7.5mm 聚乙烯專用電纜或聚氨酯電纜 | ||
防護等級 | IP68 | ||
環境條件 | |||
介質適用性 | 對 316L 不銹鋼及氟橡膠無腐蝕的各種流體 | ||
補償溫度 | 0℃～+50℃ | ||
工作溫度 | -10℃～+70℃ | ||
貯存溫度 | -30℃～+70℃ | ||
性能指標 | |||
準確度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零點溫度系數 | 0.03%FS/℃（≤10mH2O）；0.02%FS/℃（＞10mH2O） | ||
滿度溫度系數 | 0.03%FS/℃（≤10mH2O）；0.02%FS/℃（＞10mH2O） | ||
長期穩定性 | ±0.3%FS/年(最大) | ||
電氣連接
電纜型產品線色定義：
電纜顏色 | 兩線制 | 三線制 |
黑色 | 電源正：+V | 電源正：+V |
紅色 | 信號：+OUT | 信號：+OUT |
白色 | 空 | 公共端:GND |
選型指南
CWY6401 | 液位變送器 | |||||
量程 | 測量范圍：1 2 5 10 20 50 100 200 mH2O | |||||
［0～X］mH2O L | X: 實際測量量程 L:電纜長度 | |||||
代號 | 輸出信號 | |||||
E | 4mA～20mA DC | |||||
V | 1V～5V DC | |||||
結構材料 | ||||||
代號 | 隔離膜片 | 殼體 | ||||
M1 | 不銹鋼 316L | 不銹鋼304 | ||||
M2 | 不銹鋼 316L | 不銹鋼 316L | ||||
CWY6401-[0~100]mH2O 100-E-M1 完整的規格型號 | ||||||
