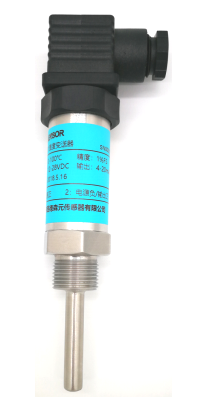

產品概述
CWY4401 溫度變送器采用PT100作為測量元件，選用全數字變送器電路，全不銹鋼結構，安裝方便，具有極高的抗干擾性能，整體性能穩定可靠。
產品特點
? 性能可靠，安裝使用方便
? 具有短路保護和反極性保護
? 抗沖擊、振動、耐腐蝕
應用領域
? 石油、化工、電力
? 城市供水、水文勘探
? 設備配套

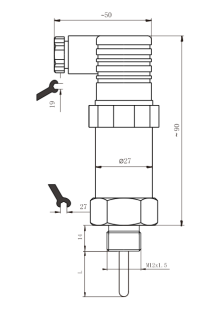

外形結構
技術參數
溫度、壓力參數 | ||
量程 | -200~500℃ | |
壓力 | 100MPa | |
電氣參數 | ||
輸出類型 | 電流型 | 電壓型 |
供電電源 | 11~28V DC | 12~28V DC |
輸出信號 | 4mA～20mA DC（兩線制） | 1V~5V DC (三線制) |
負載電阻（Ω） | ≤（U-11）/0.02 | ≥10k |
絕緣電阻 | 100MΩ@50V DC | |
結構參數 | ||
殼體 | 不銹鋼304 | |
防護等級 | IP65（插件型） | |
環境條件 | ||
介質適用性 | 對 304 不銹鋼無腐蝕的各種流體 | |
環境溫度 | -20℃～+70℃ | |
貯存溫度 | -30℃～+70℃ | |
性能指標 | ||
準確度 | ±1％FS | |
長期穩定性 | ±0.3%FS/年 | |
電氣連接
插件型產品插腳定義：
插腳 | 兩線制 | 三線制 |
1 | 電源正：+V | 電源正：+V |
2 | 信號：+OUT | 公共端:GND |
3 | 空 | 信號：+OUT |
選型指南
CWY4401 | 溫度變送器 | |||||
量程 | 測量范圍：-200┅500℃ | |||||
［0～X］℃ | X: 實際測量量程 | |||||
代號 | 輸出信號 | |||||
E | 4mA～20mA DC | |||||
V | 1V～5V DC | |||||
代號 | 測溫桿長度 | |||||
L x | 20-600mm | |||||
代號 | 附加功能 | |||||
B1 | 四芯插件 | |||||
C2 | M20×1.5 外螺紋 | |||||
C3 | G1/2 外螺紋 | |||||
C4 | G1/4 外螺紋 | |||||
D1 | LCD顯示表 | |||||
D2 | LED顯示表 | |||||
CWY4401-[0~100]℃-E-L20-B1C2 完整的規格型號 | ||||||
