產品概述
CWY3403 系列通用壓阻式壓力變送器是我公司研制生產的一種零點和滿量程輸出可以調校的壓阻式壓力變送器。它選用高穩定性、高可靠性的壓阻式壓力傳感器和高性能的變送器專用電路，整體性能穩定可靠。
產品可廣泛適用于石油、化工、電力、水文、地質等行業的流體壓力的檢測及控制。
產品特點
? 性能可靠，安全使用方便
? 具有短路保護和反極性保護
? 現場可調校、可帶顯示表頭
? 可測表壓、絕壓和密封參考?jí)毫?/p>
? 符合EMC 標準：EN61000-6-2:2005 和EN61000-6-4:2007+A1:2011
應用領域
? 石油、化工、電力
? 城市供水、水文勘探
? 設備配套、液壓等行業

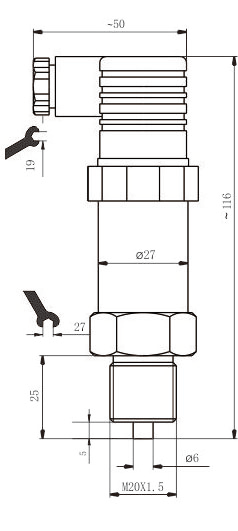

外形結構
技術參數
壓力參數 | |||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | ||
過載 | 2 倍滿量程壓力或 110MPa(取最小) | ||
壓力類型 | 表壓、絕壓、密封表壓 | ||
電氣參數 | |||
輸出類型 | 電流型 | 電壓型 | |
供電電源 | 9~28V DC | 12~28V DC | |
輸出信號 | 4mA～20mA DC（兩線制） | 1V~5V DC (三線制) | |
負載電阻 | ≤（U-9）/0.02 | ≥10k | |
絕緣電阻 | 100MΩ@250V DC | ||
結構參數 | |||
殼體 | 不銹鋼304 | ||
傳感器 | 316L 不銹鋼 | ||
密封圈 | 氟橡膠 | ||
電纜 | ?7.5mm 聚乙烯專用電纜 | ||
防護等級 | IP65（插件型） | IP68（電纜型） | |
環境條件 | |||
介質適用性 | 對 316L 不銹鋼及氟橡膠無腐蝕的各種流體 | ||
補償溫度 | -10℃～+80℃ | ||
工作溫度 | -30℃～+80℃ | ||
貯存溫度 | -40℃～80℃ | ||
性能指標 | |||
準確度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零點溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
滿度溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
長期穩定性 | ±0.3%FS/年(最大) | ||
電氣連接
插件型產品插腳定義：
插腳 | 兩線制 | 三線制 |
1 | 電源正：+V | 電源正：+V |
2 | 信號：+OUT | 公共端:GND |
3 | 空 | 信號：+OUT |
電纜型產品線色定義：
電纜顏色 | 兩線制 | 三線制 |
黑色 | 電源正：+V | 電源正：+V |
紅色 | 信號：+OUT | 信號：+OUT |
白色 | 空 | 公共端:GND |
選型指南
CWY3401 | 系列通用壓阻式壓力變送器 | |||||||
量程 | 測量范圍：-0.1MPa┅0MPa~0.01MPa┅100MPa | |||||||
［0～X］KPa 或 MPa | X: 實際測量量程 | |||||||
代號 | 輸出信號 | |||||||
E | 4mA～20mA DC | |||||||
V | 1V～5V DC | |||||||
結構材料 | ||||||||
代號 | 隔離膜片 | 壓力接口 | 殼體 | |||||
M1 | 不銹鋼 316L | 不銹鋼 | 不銹鋼 | |||||
M2 | 不銹鋼 316L | 不銹鋼 316L | 不銹鋼 316L | |||||
代號 | 附加功能 | |||||||
B1 | 四芯插件 | |||||||
B2 | 電纜出線 | |||||||
C1 | M20x1.5外螺紋端面 | |||||||
C2 | M20×1.5 外螺紋水線 | |||||||
C3 | G1/2 外螺紋 | |||||||
C4 | G1/4 外螺紋 | |||||||
C5 | G1/4 內螺紋 | |||||||
M2 | LCD顯示表 | |||||||
M3 | LED顯示表 | |||||||
G | 表壓型 | |||||||
A | 絕壓型 | |||||||
S | 密封表壓 | |||||||
CWY3401-[0~100]kPa-E-M1-B1C5G 完整的規格型號 | ||||||||
選型提示：
1. 請注意盡量完整了解壓力檢測點的介質狀況、壓力范圍等工作狀態，避免產品的不合理使用而造成的不必要損失。
2. 盡管產品設計了各種保護措施，但針對極端應用場合，如現場有強雷電應用，應確保電源可靠接地，并加裝防雷擊保護裝置，以盡可能減少產品失效的概率。
3. 特殊應用的產品，本公司可提供特殊設計制造，歡迎客戶咨詢洽談。
電話：0917-3637608 我們將為您提供詳盡的技術支持。
