產品概述

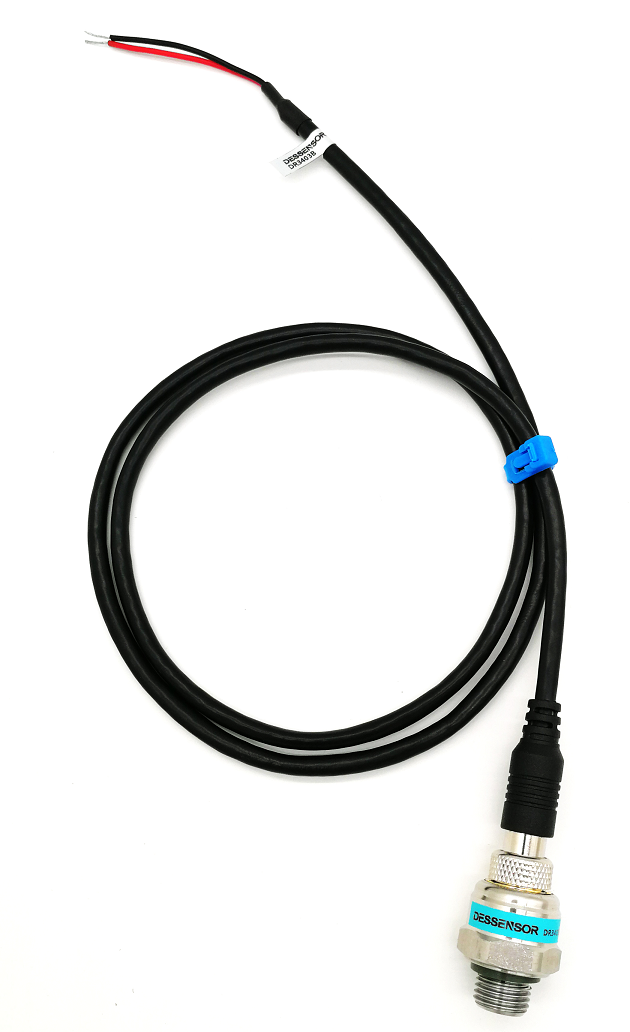

CWY3403B壓力變送器是一款高性價比的壓力變送器，采用平膜結構傳感器和專用放大電路，經過線性修正和溫度補償，可以滿足多種環境條件下的壓力測量的需要。自動化生產線批量生產，各項參數嚴格受控。整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，產品一致性好、抗干擾、抗過載能力強、穩定性高。
CWY3403B壓力變送器具有多樣的輸出形式和壓力接口，最大限度的滿足客戶的應用需求，可廣泛應用于變頻恒壓供水、壓縮機、樓宇自控、HVAC 控制、過程控制、水泵、智能供水一體機、多泵智能供水的氣壓或液壓的測量。
產品特點
? 測量范圍 0～1MPa、1.6MPa、2.5MPa、3MPa
? 結構小巧、可靠性高
? 抗干擾性能優異
? 抗沖擊、抗過載、抗震動
?防水錘、防泄漏
應用領域
? 樓宇自控
? 變頻恒壓供水和壓縮機
? 能源和水處理系統
技術參數
壓力參數 | |
量程 | 0MPa～1MPa、1.6、2.5MPa |
過載 | 2 倍滿量程壓力 |
壓力類型 | 表壓 |
壓力循環 | 1Million |
電氣參數 | |
供電電源 | 10-30V DC（電流型） 5VDC(電壓型) |
過電壓保護 | ±30V DC(電壓型) |
輸出信號 | 4~20mA DC(兩線制) 0.5V～4.5V DC (三線制) |
負載電阻 | ≤（U-8）/0.02（Ω） ≥10k(電壓型) |
絕緣電阻 | 250MΩ@250V DC |
結構參數 | |
殼體 | 不銹鋼304 |
防護等級 | IP67 |
環境條件 | |
補償溫度 | -10℃～+85℃ |
介質溫度 | -10℃～+100℃ |
貯存溫度 | -40℃～125℃ |
性能指標 | |
準確度 | ±1、±1.5％FS |
零點溫度系數 | ±0.03%FS/℃ |
滿度溫度系數 | ±0.03%FS/℃ |
長期穩定性 | ±2.5%FS/年 |
選型指南
CWY3403B | 壓力變送器 | |||||
量程 | 測量范圍：0～1MPa、1.6MPa、2.5MPa、3MPa | |||||
［0～X］MPa | X: 實際測量量程 | |||||
代號 | 輸出信號 | |||||
V4 | 0.5V～4.5V DC | |||||
E | 4～20mA DC | |||||
結構材料 | ||||||
代號 | 附加功能 | |||||
C4 | G1/4 外螺紋 | |||||
CWY3403B-[0~1.6]MPa-EC4 完整的規格型號 | ||||||
