產品概述
CWY3406 微功耗壓力變送器選用高穩定性的壓力傳感器和微功耗變送器專用電路，產品正常運行功耗低，性能穩定可靠。
產品特點
? 性能可靠，安裝使用方便
? 微功耗專用電路，小于15mw
? 可測表壓、絕壓和密封參考壓力
應用領域
? 石油、化工、電力
? 城市供水、水文勘探
? 消防管道監測
? 物聯網組網應用

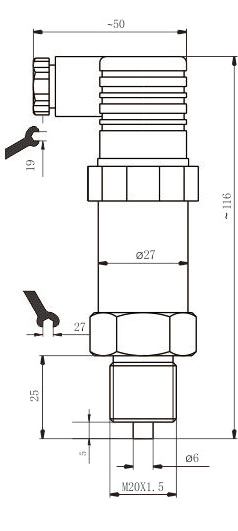

外形結構
技術參數
壓力參數 | |||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | ||
過載 | 2 倍滿量程壓力或 110MPa(取最小) | ||
壓力類型 | 表壓、絕壓、密封表壓 | ||
電氣參數 | |||
供電電源 | 5V DC | ||
輸出信號 | 0.5V~4.5V DC (三線制) | ||
負載電阻（Ω） | ≥10k | ||
絕緣電阻 | 100MΩ@50V DC | ||
結構參數 | |||
殼體 | 不銹鋼304 | ||
傳感器 | 316L 不銹鋼 | ||
密封圈 | 氟橡膠 | ||
防護等級 | IP65（插件型） | IP68（電纜型） | |
環境條件 | |||
介質適用性 | 對 316L 不銹鋼及氟橡膠無腐蝕的各種流體 | ||
補償溫度 | 0℃～+50℃ | ||
工作溫度 | -30℃～+70℃ | ||
貯存溫度 | -30℃～+70℃ | ||
性能指標 | |||
準確度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零點溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
滿度溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
長期穩定性 | ±0.3%FS/年(最大) | ||
電氣連接
插件型產品插腳定義：
插腳 | 三線制 |
1 | 電源正：+V |
2 | 公共端:GND |
3 | 信號：+OUT |
電纜型產品線色定義：
電纜顏色 | 三線制 |
黑色 | 電源正：+V |
紅色 | 信號：+OUT |
白色 | 公共端:GND |
選型指南
CWY3406 | 壓力變送器 | |||||||
量程 | 測量范圍：-0.1MPa┅0MPa~0.01MPa┅100MPa | |||||||
［0～X］KPa 或 MPa | X: 實際測量量程 | |||||||
代號 | 輸出信號 | |||||||
V4 | 0.5V～4.5V DC | |||||||
結構材料 | ||||||||
代號 | 隔離膜片 | 壓力接口 | 殼體 | |||||
M1 | 不銹鋼 316L | 不銹鋼304 | 不銹鋼304 | |||||
M2 | 不銹鋼 316L | 不銹鋼 316L | 不銹鋼 316L | |||||
代號 | 附加功能 | |||||||
B1 | 四芯插件 | |||||||
B2 | 電纜出線 | |||||||
C1 | M20×1.5 外螺紋端面 | |||||||
C2 | M20×1.5 外螺紋水線 | |||||||
C3 | G1/2 外螺紋 | |||||||
C4 | G1/4 外螺紋 | |||||||
C5 | G1/4 內螺紋 | |||||||
G | 表壓型 | |||||||
A | 絕壓型 | |||||||
S | 密封表壓 | |||||||
CWY3406-[0~100]kPa-V4-M1-B1C5G 完整的規格型號 | ||||||||
