一、 全自動活塞壓力計技術要求

        PR120/250系列高精度超高壓壓力計量設備，符合國家最新檢定規程JJG59－2007要求研制、生產。

二、活塞壓力計具體技術方案

1、工作條件

2、技術規格

  2.1 技術指標

    ◆ 型號：PR-ZD06、PR-ZD25、PR-ZD60、PR-ZD120、PR-ZD250、PR-ZD320、PR-ZD500

  ◆ 量程：（0.1~6）MPa，（0.5~25）MPa，（1~60）MPa、（2~120）MPa、（5~250）MPa、（5~320）MPa、（10~500）MPa

   ◆ 準確度等級：0.005級、0.01級、0.02級、0.05級

   ◆ 工作介質：癸二酸酯

   ◆活塞材料：碳化鎢；砝碼材料：無磁不銹鋼

   ◆壓力輸出接口為M20×1.5標準快速接頭或根據客戶要求定制

3、功能特點

  ◆ 伺服系統控制壓力源自動加壓，通過高精度全自動活塞式壓力計傳感變送裝置進行測量和控制，提供的自動恒定的系統壓力，適合于各種壓力表的自動校準及檢定等。

  ◆ 自動加壓系統獨特的控制方式，使得系統壓力在上升或下降時能連續變化，能嚴格反映出被檢表的升程及回程誤差。

  ◆ 活塞防斷桿（國內首創）結構，很大程度上解決了用戶在使用過程中操作失誤（例如：砝碼磕碰等）導致活塞桿斷裂的問題，讓用戶更放心的使用。

  ◆ 油杯具有快速排油功能，可定期更換被污染的壓力油。

  ◆檢測接表口具有排污功能，可定期排除因檢測壓力表帶入的污物。

  ◆鏡面級砝碼耐磨損、抗塵灰污染、易清潔，可長期保持重量精準恒定。

  ◆設置砝碼轉動監控系統，實時報告砝碼運轉狀態。

  ◆配置具有形變系數校正等功能的壓力計算軟件，根據用戶需求配置當地重力加速度等參數。

4、砝碼配置特點

具有壓力量程范圍內，整數壓力點砝碼全自動加載功能，以及標稱精度條件下，任意小數壓力點人工干預配載功能。

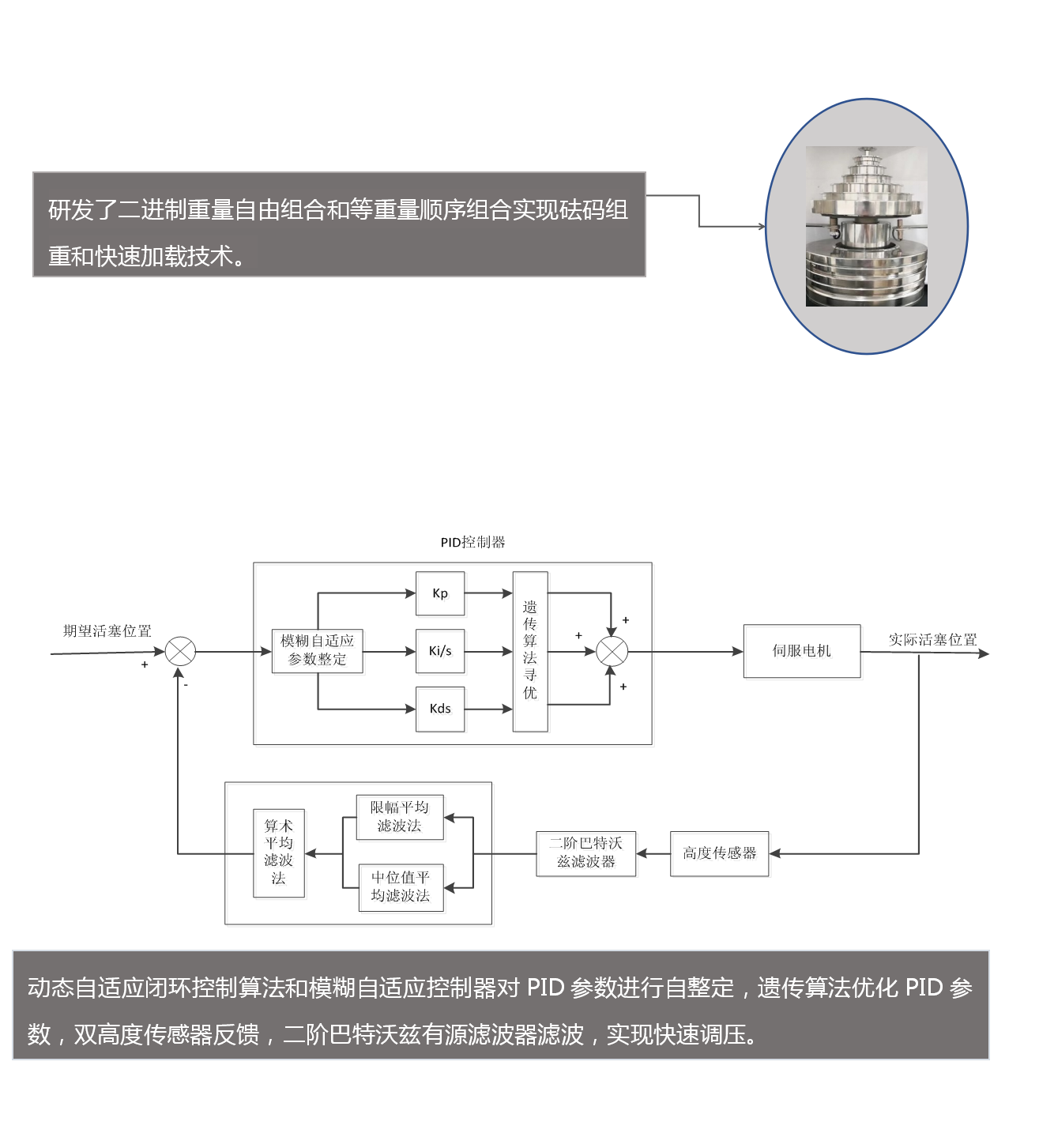

①整數壓力點砝碼質量全自動加載功能

壓力≤60MPa的壓力計，采用全二進制砝碼質量配置方式。砝碼質量呈二進制分布，并聯加減碼，只需6塊砝碼就能實現60mpa以內任意整數壓力點砝碼加載。當壓力＞60MPa的壓力計，采用二進制砝碼質量和等質量砝碼組合的砝碼質量配置方式。二進制砝碼質量和等質量砝碼組合配置方式實現了大質量條件下最少砝碼數量獲得盡可能大的質量，例如250MPa壓力計的砝碼總數為9組，數量遠遠小于串聯砝碼的數量33組。

砝碼數量少，實現了快速加碼響應速度，獲得任意質量的平均加碼速度2—10秒鐘左右。減少砝碼數量還方便了砝碼和活塞系統送檢。減少砝碼數量也有效降低了砝碼的磨損，提高了砝碼精度保持性，檢測數據也更穩定、可靠和精準。

②小數壓力點砝碼質量人工干預配置功能

設置人工干預質量加載模式，根據用戶需要，可人工干預加碼過程，獲得壓力量程范圍內標稱精度條件下的任意小數壓力點。

以上砝碼配置模式為用戶產生任意壓力標準值提供了無限可能。

外形尺寸

高精度超高壓壓力計量設備，PR-ZD-250系列：

加碼系統：550（深）*480（寬）*720（高）mm

加壓系統：425（深）*670（寬）*210（高）mm
