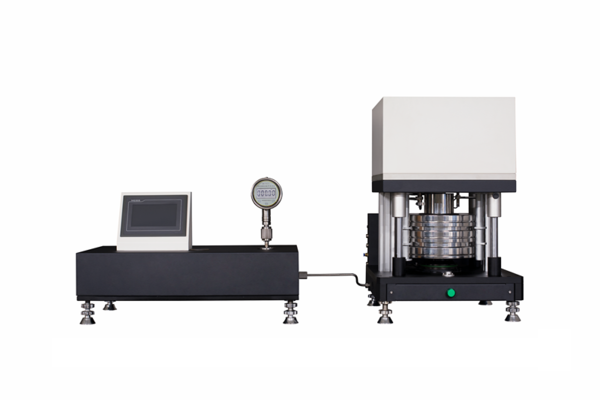

PR250系列全自動活塞壓力計

一、產品介紹

      PR 系列型壓力計量器人包含壓力發生系統和壓力標定系統，能夠全自動計量60MPa/120MPa/250MPa以內的壓力表。產品結構緊湊、功能強大、界面友好、握作方便、簡單易學。

      產品已申報19項發明專利，獲批五項，獲得國家知識產權局頒發《發明專利證書》，專利號：ZL 2014 1 0227718.4；ZL 2014 1 0229031.4；2017 1 0373500.3；201510176467.6。

二、功能亮點

1. 全自動檢定壓力在250MPa以內的任意壓力指示表，國內獨創集多項專利的高科技產品。

2. 壓力發生系統和壓力檢驗系統既可聯合使用，又可以單獨配臺相應手動加壓或加碼系統。相互獨立的砝碼加載和壓力加壓系統，最大限度地避免了多種測量誤差，檢測數據更穩定、可靠和精準。

3. 鏡面級砝碼摩擦、抗塵灰污染、易清潔，可長期保持重量精準恒定。具有砝碼轉動監控控系統，實時報告砝碼運轉狀態；設置氣動驅動砝碼轉動系統，自動補償砝碼慣性不足，實現無物理觸條件下的轉動中繼驅動。

4. 伺服系統控制壓力源自動加圧，通過高精度全自動活塞式壓力計傳感變送裝置進行和控制，提供的自動恒定的系統壓力，特別適合于自動檢測精密及普通壓力表等。

5. 多級安全保護及輔助功能包括：采用了防斷桿活塞，控制系統可以自動誤操作保護，能對壓力模塊進行自檢并提示更換故障傳感器；設置溫濕度傳感器，監控計量環境。

三、技術參數

1. PR系列活塞式壓力計符合國家最新檢定規程JJG59-2007要求生產；

2. 供電電源;220V,50Hz；回路電源：AC220V、DC24；

3. 工作介質：25MPa及以上選取：癸二酸二異辛酯；

6MPa及以下選取：變壓器油與航空煤油混合油；

4. 活塞材料：碳化鎢；

5. 壓力接口：M20*1.5內螺紋快速接頭*2；

6. 工作環境：20±2℃，相對濕度≤95%；

7. 10寸真彩大液晶觸摸屏，操作界面美觀大方；

 四、砝碼配置

當壓力p＜64MPa時采用筒狀砝碼加壓方式：

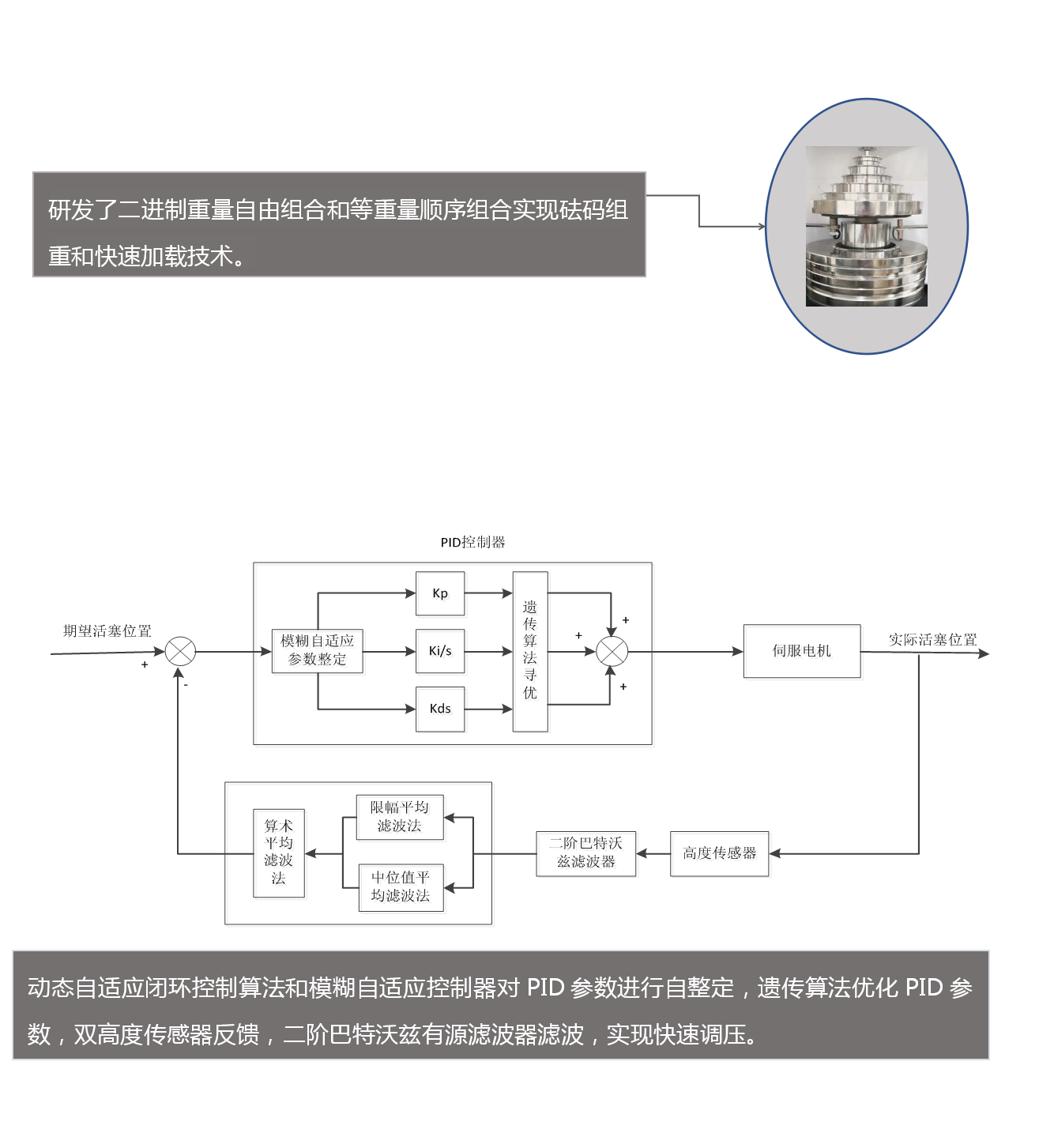

標稱壓力1MPa、2MPa、4MPa、8MPa、16MPa、32MPa砝碼各1塊、砝碼壓力呈二進制分布更科學，并且砝碼為并聯，加碼方式比串聯砝碼數量少，加碼響應速度快，平均加碼速度2秒鐘左右。

當壓力64MPa≤p＜250 MPa時采用筒狀砝碼和盤裝砝碼組合加碼方式：

64MPa砝碼3組（為了方便活塞系統的送檢64MPa砝碼為兩塊組合的方式制作）。并且由于加碼系統采用了先進的二進制加碼方式在保證可以加載2~250MPa內任意整數壓力點的前提下大大減少了砝碼數量，砝碼總數為9組12塊數量遠遠小于串聯砝碼的數量（33塊），有效控制砝碼數量更有利于砝碼活塞系統送檢，大大縮短了加碼時間和加碼頻率，有效減少砝碼的磨損，提高砝碼精度保持性，檢測數據更穩定、可靠和精準。

1. 砝碼材料：無磁不銹鋼（0.005級；0.01級；0.02級；0.05級）

2. 鏡面級砝碼耐摩擦、抗塵灰污染、易清潔，可長期保持重量精準恒定。具有砝碼轉動監控系統，實時報告砝碼運轉狀態；

3. 多級安全保護及輔助功能，包括：采用了防斷桿活塞，控制系統可以自動誤操作保護，設置溫濕度傳感器，監控計量環境；

4. 活塞防斷桿（國內首創）結構。該結構解決了用戶在操作過程中方法不當導致活塞桿斷裂的問題；

5. 活塞桿的限位結構采用限位塊限位，不再使用限位螺釘，這樣可以大大增加活塞系統水平精度，并且在摩擦?xí)r活塞桿受力均勻，轉動平穩；

6. 一次性加壓，從起點到250MPa 用調壓器一次性即可達到，不需二次增壓；

7. 帶有排污系統。當油杯里的介質被污染時，可直接從排污口排掉；

8. 檢測接表口具有排污功能，可定期排除因檢測壓力表帶入的污物；

9. 自動加壓系統具有油位檢測功能，防止因?yàn)槿鄙賶毫τ投沟脵z測失誤；油杯具有快速排油功能，可定期更換被污染的壓力油；伺服系統控制壓力源自動加壓，通過高精度全自動活塞式壓力計傳感變送裝置進行測量和控制，提供的自動恒定的系統壓力，特別適合于自動檢測精密及普通壓力表等；

五、外形尺寸

PR-ZD-250系列：

加碼系統：550（深）*480（寬）*720（高）mm

加壓系統：425（深）*670（寬）*210（高）mm

六、技術指標

1. 壓力計量范圍：250MPa

2. 準確度：0.005級、0.01級、0.02級、0.05級

3. 適用表型：普通表、精密表、壓力變送器、壓力開關、壓力傳感器、數字壓力計。

4. 自動檢定穩壓時間：0-10分鐘任意設置。

5. 全量程往返24點檢測時間：約30分鐘。

6. 用戶界面;友好的用戶界面，可以顯示曲線，觸摸屏上設置使用說明。

7. 重量：小于120公斤。

七、選型參數

PR-ZD-250系列
