既然電接點壓力表的應用如此廣泛，那么我們有必要來熟練掌握。下面我們就從以下幾個方面來詳細地介紹：

1、工作原理

（1）電接點壓力表有三個指針，一個是實際壓力讀數指針（黑色），另一個是壓力設定下限指針（綠色），最后一個是壓力設定上限指（紅色）。

（2）具體工作原理，我們以增壓水罐的水壓控制來講述：

比如，要求水罐內壓力（指表壓）低于0.3MP時，供水電機啟動抽水；壓力高于0.6MP時，供水電機停止抽水。

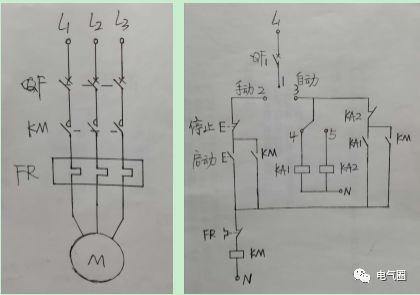

水泵電機的主回路和控制回路如下圖示:

主回路大家都非常熟悉，就不多講了，這里主要講控制回路。

旋轉轉換開關，1和2接通時，為手動控制，這里也不多講述。

1和3接通時，為壓力表全自動控制。

壓力表全自動控制的情況下，實際壓力指針接的是公共線，即3號線，也是電源線。下限指針接的是4號線。上限指針接的是5號線。

剛開始表壓為零時，實際壓力指針與下限指針接通，即3和4接通，中繼KA1吸合，接觸器KM吸合并自鎖，抽水電機運行。

隨著抽水電機的運行，表壓逐漸上升，實際壓力指針與下限指針脫離，逐漸往大壓力值方向擺動。

當表壓達到上限設定值時，實際壓力指針與上限指針接通，即3和5接通，中繼KA2吸合，接觸器KM斷開，抽水電機停止運行。

隨著用戶不斷用水，表壓逐漸下降，實際壓力指針逐漸回落，直至其與下限指針再次接通時，便進入了下一個循環供水過程。

2、接線方法

電接點壓力表的接線方法，關鍵在于找到公共線、下限線、上限線。

（1）一般情況下，一個符合規范的壓力表，黃線是公共線，即電源線。綠線是下限線，即啟動線。紅線是上限線，即停止線。黑線是接地線。

（2）但是筆者就遇到過一個不符合規范的壓力表，按上述顏色接線后，轉換至自動，通電試機，電機不工作。遇到這種情況，就需要第二種方法了：

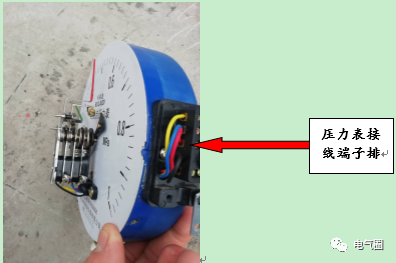

壓力表接線盒內有4根線，與金屬外殼相連的那根是地線，這根很容易找到。

余下那3根，用萬用表通斷檔測量，把相通的那2根找出來。把電源線（即公共線）和啟動線接到這2根線上，先不管這2根線是不是接顛倒了。

最后剩余那根線，就確定了，接停止線。

把轉換開關打至自動，通電試機，讓水泵抽水。這時注意觀察表壓，如果到了上限壓力，水泵停機，說明接線完全正確。

如果到了上限壓力，水泵不停，說明電源線（即公共線）和啟動線二者位置接反了。把二者互換位置，重新接線即可。

（3）第三種方法是直接看表針結構接線。

正對著壓力表正面，從外到里，依次是：

第一個線是地線，第二個線是電源線（即公共線），第三個線是啟動線，第四個是停止線。

3、常見故障處理

因壓力表指針頻繁擺動，指針與指針頻繁接通、斷開，其接觸部位容易打火，時間長了就接觸不良，使電路無法導通。

因此壓力表控制回路不宜使用線圈功率較大的接觸器，應該用功率小的中繼繼電器。這樣才能延長使用壽命。

以上只是個人對電接點壓力表接線簡單的敘述，如有不足之處歡迎大家指正。
