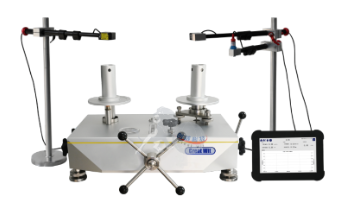

活塞式壓力計

概述：

CWY系列主輔一體化液體活塞式壓力計是一款量傳活塞，主要用于計量檢定機構建標，檢定下級活塞式壓力計，同時也可用來檢定數字壓力計、壓力傳感器、壓力變送器和壓力表等儀器儀表。

工作條件：

1)   環境溫度：

2)   環境濕度：相對濕度80%以下

3)   電源電壓：AC 220V   頻率：50Hz

技術特點

1)   滿足JJG59-2022《液體活塞式壓力計》、JJG99-2006《砝碼》國家計量檢定規程的技術要求；

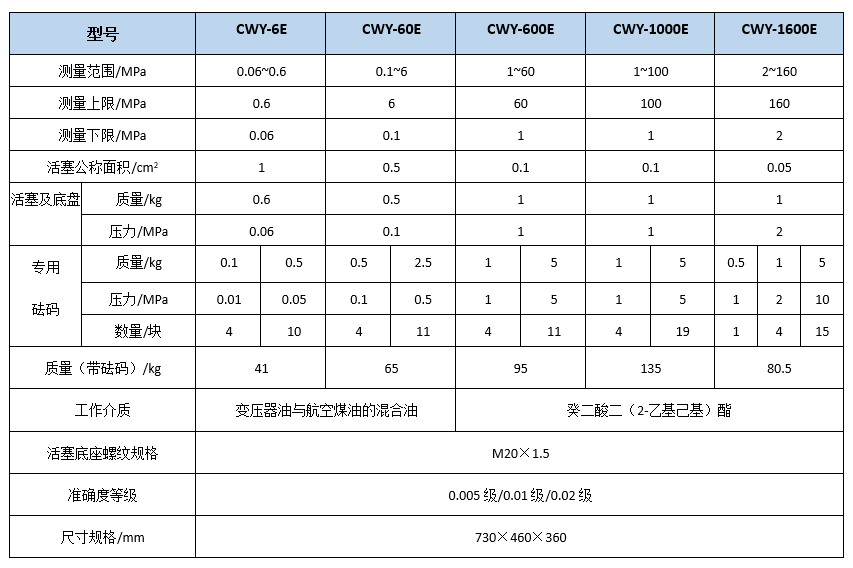

2)   測量范圍：

3)   準確度等級：0.005級、0.01級、0.02級；

4)   活塞系統

①　活塞材料：活塞桿和活塞缸均為碳化鎢，其受壓力和溫度的影響小，使用壽命長；

②　活塞結構：全新設計的防斷桿和防摩擦結構，活塞桿上下限采用軸承限位，防止摩擦產生金屬碎屑卡死活塞；

③　工作介質：測量范圍上限為60MPa及以上使用癸二酸二(2-乙基己基)酯；測量范圍上限為0.6MPa和 6MPa的壓力計,使用變壓器油與航空煤油的混合油；

④　活塞系統模塊化設計：方便安裝、拆卸、保存和送檢，多組活塞模塊配合對應量程的砝碼可共用一個臺體。

5） 砝碼組

①　標配2套kg組砝碼，1套MPa組砝碼；根據用戶需求，可訂制多套砝碼；

②　砝碼材料：304無磁不銹鋼；

③　砝碼加載方式：60MPa及以上量程將砝碼加載在掛籃上，砝碼重心低，活塞轉動平穩；6MPa及以下量程將砝碼直接加載在大托盤上，活塞轉動延續時間長；

④　砝碼修正：按照使用地重力加速度進行修正。

6） 臺體

①　活塞系統所承受砝碼的重量直接作用在加厚的面板上，活塞系統運行穩定可靠；

②　新結構地腳承重大，防滑的同時不會產生形變，減小加載砝碼時對臺體水平的影響；

③　標配油杯容量為180ml，設備臺體左側面設有排油口，換油時旋轉排油螺釘即可快速排出廢油，并且油杯內配有油污過濾器，防止雜質進入油路管道導致壓力計堵塞；

④　所有零部件都做防銹處理，避免關鍵密封件生銹導致壓力泄露；

⑤  調壓器工作位置可實時展現在臺體表面，用戶可預判調壓器可調容積；

⑥　加壓系統采用預壓泵預壓，調壓器加壓的組合方式，并且調壓器手輪不會因?yàn)榧訙p壓而前后移動，節省了工作空間，操作更為便捷；調壓器加壓過程輕松、快捷；

⑦　60MPa級以上量程預壓泵增加防過壓過載功能，當作業人員忘記關閉截止閥時不會對預壓泵造成不可逆的損壞，或者系統內壓力在最高160MPa時，作業人員誤把截止閥打開也不會對設備造成任何損壞；

⑧  臺體表面的水平泡可調平標準活塞，在不影響標準活塞水平的情況下，被檢活塞可通過臺面上的3個調平旋鈕單獨調平；

⑨  標準活塞和被檢活塞都設有活塞截止閥，可切斷活塞和管路的連通。

7）  激光位移指示裝置

活塞式壓力計激光位移指示裝置，是一種圖形化的活塞位移、運動軌跡指示裝置。工作原理是利用激光三角法測距原理，實時檢測活塞運動軌跡及方向，將其狀態以圖形曲線的方式在屏幕上直觀地顯示出來。是一種活塞式壓力計檢定的輔助裝置，主要取代傳統的燈光投影指示裝置。具有活塞位置測量精度和靈敏度高、圖形化顯示直觀、操作簡便、等優點。

① 采用三角測量法的高精度激光測距傳感器檢測活塞位移；

② 活塞位移測量范圍:100mm士30mm/(0~60)mm；

③ 分辨力:0.01mm；

④ 圖形化主輔活塞位移軌跡雙路檢測，位移曲線實時顯示，觸控操作；

⑤ 轉速傳感器自動檢測活塞延續時間；

⑥ 激光測距傳感器可檢測活塞下降速度；

⑦ 顯示器內置活塞面積計算程序；

⑧ 可通過USB導出檢定記錄或直接連接打印機打印檢定記錄；

⑨ 位移傳感器通過模擬量信號（0~5V）與采集器進行連接，轉速測量傳感器通過開關量信號與采集器進行連接；

⑩ 采集器通過RS232接口與主機進行相連接，設備軟件使用跨平臺架構進行編寫（如Qt等） ，可在不同操作系統上運行，便于相關功能定制。

? 標準活塞配置一套快拆伸縮激光位移支架；被檢活塞配置一套快拆伸縮激光位移支架，一套活塞轉動延續時間測量支架。
