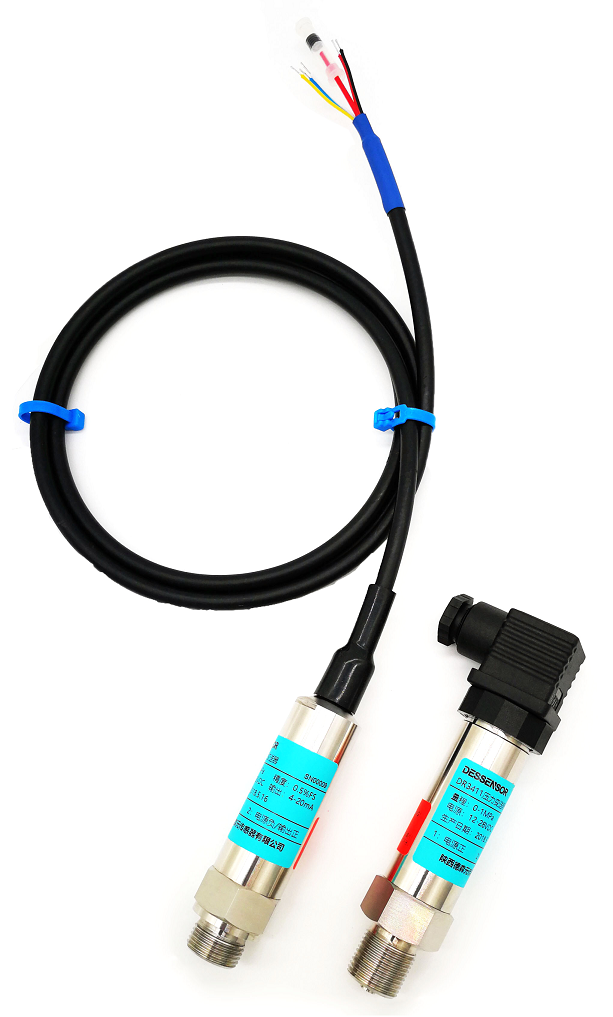

產品概述
CWY3452智能型液位變送器采用高性能擴散硅壓力傳感器作為敏感元件，選用高性能MCU核心處理器，最新的AD采集處理技術，內置完善的抗干擾器件、電路多級輸入保護，采用HART開放式標準協議，實現了產品的高可靠性和穩定性。
產品特點
? 標準兩線制輸出4～20mADC
? 采用數字補償及非線性修正技術
? 軟、硬件抗干擾設計
? 標準HART開放式協議
? 支持組網應用
應用領域
? 石油、化工、電力
? 城市供水、水文勘探
? 設備配套、液壓等行業

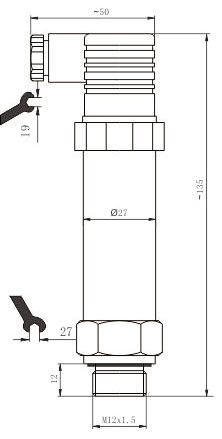

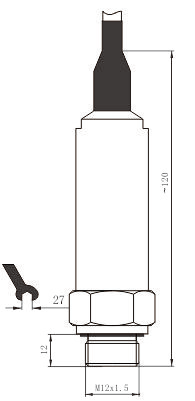

外形結構
技術參數
壓力參數 | |||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | ||
過載 | 2 倍滿量程壓力或 110MPa(取最小) | ||
壓力類型 | 表壓、絕壓、密封表壓 | ||
電氣參數 | |||
供電電源 | 12~28V DC | ||
輸出信號 | 4mA～20mA DC（兩線制）+HART協議 | ||
負載電阻 | ≤（U-12）/0.02 | ||
絕緣電阻 | 50MΩ@50V DC | ||
結構參數 | |||
殼體 | 不銹鋼304 | ||
傳感器 | 316L 不銹鋼 | ||
密封圈 | 氟橡膠 | ||
電纜 | ?7.5mm 聚乙烯專用電纜 | ||
防護等級 | IP65（插件型） | IP68（電纜型） | |
環境條件 | |||
介質適用性 | 對 316L 不銹鋼及氟橡膠無腐蝕的各種流體 | ||
補償溫度 | -10℃～+80℃ | ||
工作溫度 | -30℃～+70℃ | ||
貯存溫度 | -30℃～+70℃ | ||
性能指標 | |||
準確度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零點溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
滿度溫度系數 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
長期穩定性 | ±0.1%FS/年 | ||
電氣連接
插件型產品插腳定義： 電纜型產品線色定義：
插腳 | 兩線線 | 電纜顏色 | 兩線 | |
1 | 電源正：+V | 黑色 | 電源正：+V | |
2 | 信號：+OUT | 紅色 | 信號：+OUT |
選型指南
CWY3452 | 壓力變送器 | |||||||
量程 | 測量范圍：-0.1MPa┅0MPa~0.01MPa┅100MPa | |||||||
［0～X］KPa 或 MPa | X: 實際測量量程 | |||||||
代號 | 輸出信號 | |||||||
H | 4mA～20mA+HART | |||||||
結構材料 | ||||||||
代號 | 隔離膜片 | 壓力接口 | 殼體 | |||||
M1 | 不銹鋼 316L | 不銹鋼304 | 不銹鋼304 | |||||
M2 | 不銹鋼 316L | 不銹鋼 316L | 不銹鋼 316L | |||||
代號 | 附加功能 | |||||||
B1 | 赫斯曼插件輸出 | |||||||
B2 | 電纜線連接輸出 | |||||||
C1 | M20x1.5外螺紋端面 | |||||||
C2 | M20×1.5外螺紋水線 | |||||||
C3 | G1/2 外螺紋 | |||||||
C4 | G1/4 外螺紋 | |||||||
C5 | G1/4 內螺紋 | |||||||
G | 表壓型 | |||||||
A | 絕壓型 | |||||||
S | 密封表壓 | |||||||
CWY3452-[0~100]kPa-H-M1-B1C5G 完整的規格型號 | ||||||||
