產品概述

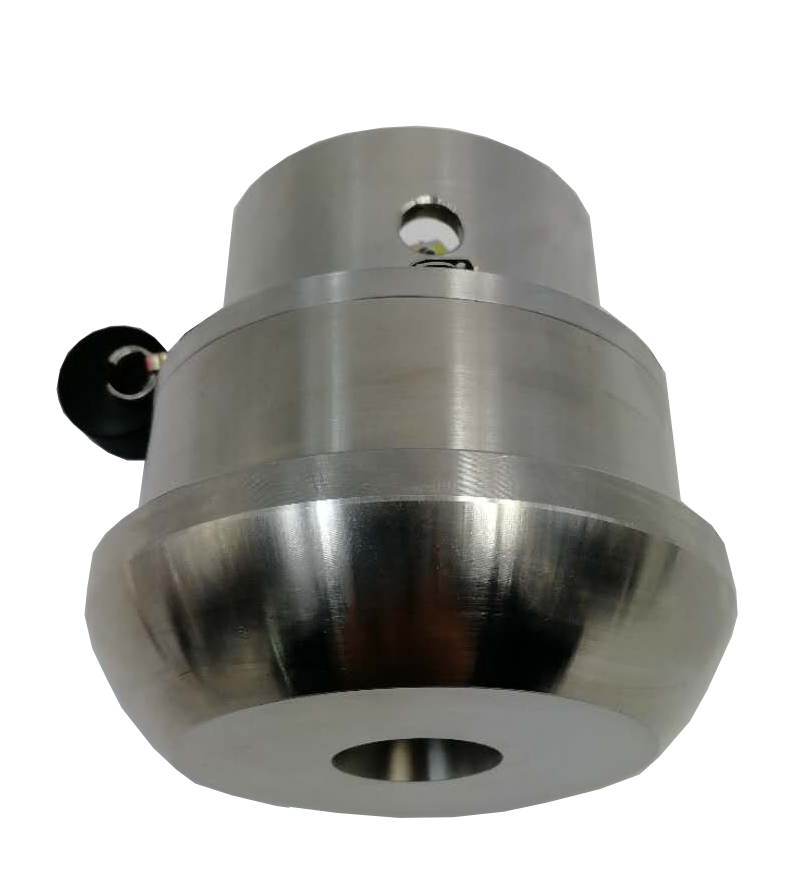

CWY3441應變式高壓壓力傳感器（變送器）采用進口高精度大阻值應變計和國內獨特的膜片技術，其測量范圍可達120Mpa，并具有高響應、高精度、結構堅固、耐腐蝕、抗振動、高性能性價比高等特點。廣泛應用于石油工業鉆進設備上，特別是進口壓裂車、固井車等進行高壓測量。

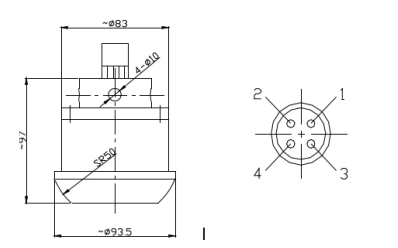

外形結構
技術參數
量程：0~50...120MPa
非線性：0.5%
遲滯誤差：0.5%
重復性：0.5%
工作溫度范圍：-30℃~70℃
具有補償?shù)臏囟确秶?10℃~50℃
溫度零點漂移：0.5%/℃
供電電壓：12~32VDC(典型值24VDC)
輸出信號：4-20mA（二線制）1~5VDC；0.5~4.5VDC（三線制）
電氣連接
兩線制：
1：紅 電源V﹢ 2：藍 信號輸出OUT
三線制：
1：紅—電源V﹢ 2：藍 信號輸出OUT 4：黃 GND
安裝使用
1.傳感器屬高精度測壓裝置，使用前應進行校準；推薦每半年校準一次，以利于準確測量。
2.傳感器不使用時，應置于溫度10℃-30℃，濕度不大于80%的清潔環境中保存，有條件最好存放在干燥塔中。
3.傳感器接線使用時應將連接器鎖緊，以保證可靠連接。
