液體渦輪流量計
LWGY系列渦輪流量計傳感器基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。
傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。

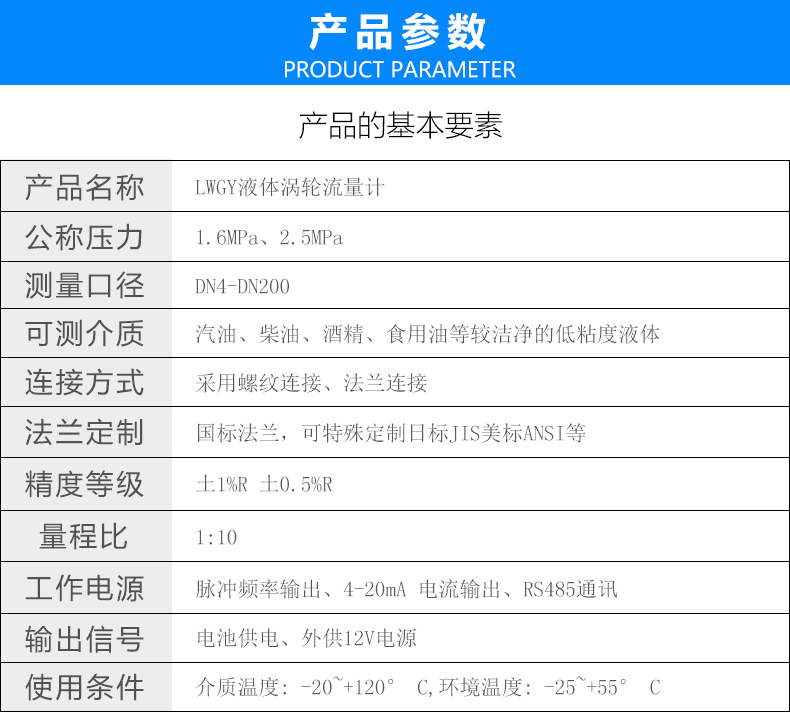

液體渦輪流量計參數

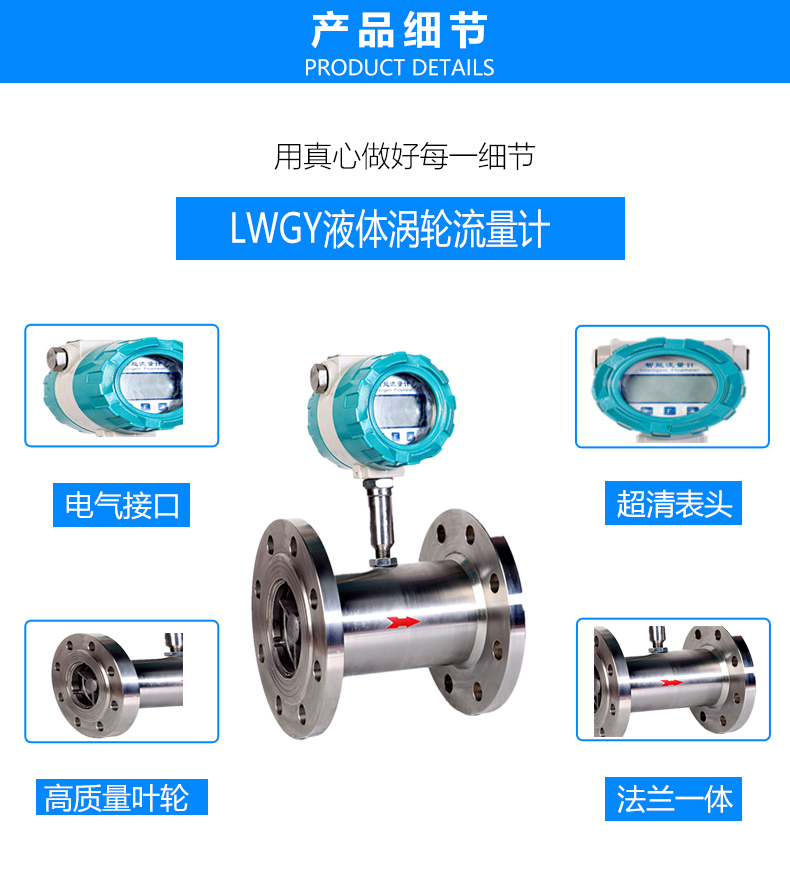

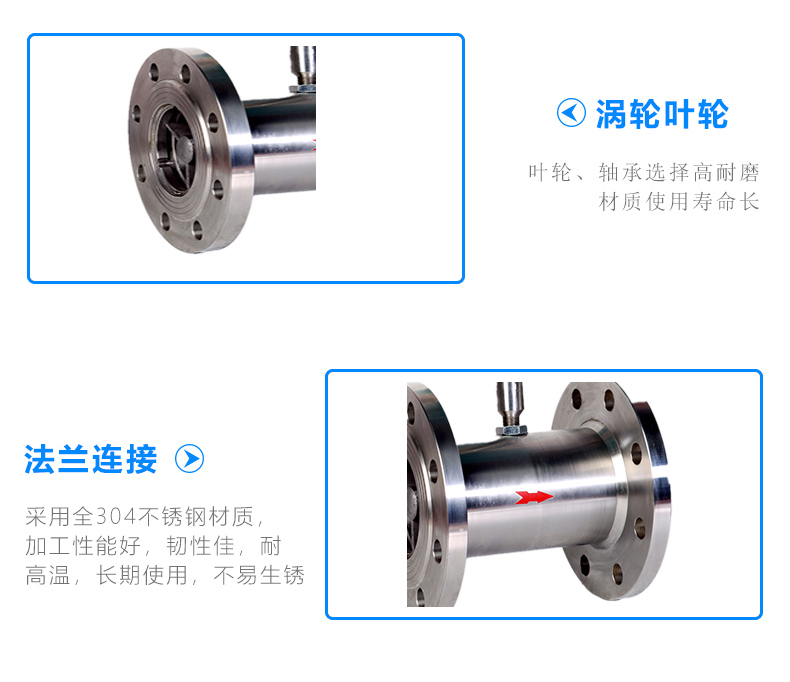

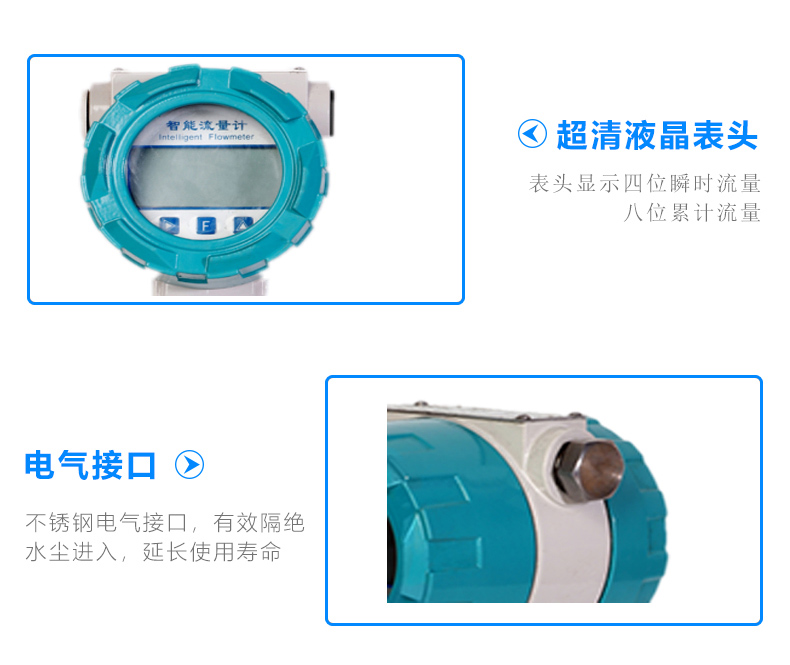

液體渦輪流量計細節
液體渦輪流量計選型
產 品 型 號 與 標 記 | 說 明 | |||||
LWGY□ | □□□ | □ | □ | □ | ||
類 型 | LWGY | 基本型，+12V供電，脈沖輸出，高電平≥8V 低電平≤0.8V | ||||
LWGYA | 4～20mA兩線制電流輸出，遠傳変送型 | |||||
LWGYB | 電池供電現場顯示型 | |||||
LWGYC | 現場顯示/4～20mA 兩線制電流輸出 | |||||
公 稱 通 徑 | 4 | 4mm，普通渦輪流量范圍0.04～0.25m3/h 寬量程渦輪為0.04～0.4m3/h | ||||
6 | 6mm，普通渦輪流量范圍0.1～0.6m3/h 寬量程渦輪為0.06～0.6m3/h | |||||
10 | 10mm，普通渦輪流量范圍0.2～1.2m3/h 寬量程渦輪為0.15～1.5m3/h | |||||
15 | 15mm，普通渦輪流量范圍0.6～6m3/h 寬量程渦輪為0.4～8m3/h | |||||
20 | 20mm 普通渦輪流量范圍0.8~8 m3/h | |||||
25 | 25mm，普通渦輪流量范圍1～10m3/h 寬量程渦輪為0.5～10m3/h | |||||
40 | 40mm，普通渦輪流量范圍2～20m3/h 寬量程渦輪為1～20m3/h | |||||
50 | 50mm，普通渦輪流量范圍4～40m3/h | |||||
80 | 80mm，普通渦輪流量范圍10～100m3/h 寬量程渦輪為5～100m3/h | |||||
100 | 100mm，普通渦輪流量范圍20～200m3/h 寬量程渦輪為10～200m3/h | |||||
150 | 150mm，普通渦輪流量范圍30～300m3/h 寬量程渦輪為15～300m3/h | |||||
200 | 200mm，普通渦輪流量范圍80～800m3/h 寬量程渦輪為40～800m3/h | |||||
防 爆 | 無標記，為非防爆型 | |||||
B | 防爆型 | |||||
精度 等級 | A | 精度0.5級 | ||||
B | 精度1級 | |||||
渦 輪 類 型 | A | 寬量程渦輪 | ||||
B | 普通渦輪 | |||||
